PLC là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng trong tự động hóa 4.0

Trong kỷ nguyên Công nghiệp 4.0, PLC đóng vai trò là lớp điều khiển giúp kết nối cảm biến, máy móc và con người thành một hệ thống thống nhất trong các nhà máy hiện đại, từ dây chuyền đóng gói thực phẩm, xưởng lắp ráp ô tô cho đến trạm xử lý nước thải. Vậy PLC là gì? Bài viết này trình bày tổng quan về PLC: từ khái niệm, cấu tạo, nguyên lý hoạt động, ngôn ngữ lập trình, phân loại, ứng dụng đến so sánh với các hệ thống liên quan như SCADA, DCS và PAC, cùng ABPack tìm hiểu nhé.

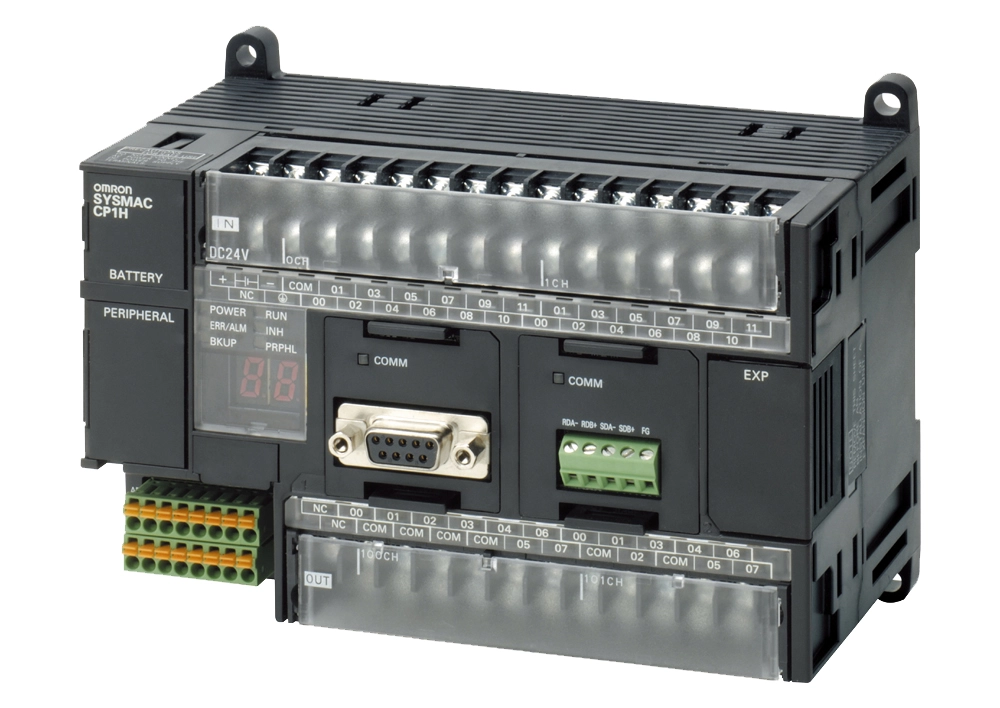

PLC là gì?

PLC là viết tắt của Programmable Logic Controller  có nghĩa là bộ điều khiển logic khả trình. Đây là thiết bị điện tử được lập trình để thực hiện các thuật toán điều khiển logic thông qua việc xử lý tín hiệu đầu vào (input) từ cảm biến, công tắc, nút nhấn… rồi xuất tín hiệu đầu ra (output) để điều khiển các thiết bị hoạt động như động cơ, van điện từ, đèn báo, băng tải trong vòng mili giây, liên tục.

Nguồn gốc của PLC bắt đầu từ cuối thập niên 1960, trong bối cảnh ngành công nghiệp ô tô Mỹ đang đối mặt với một bài toán tốn kém: Mỗi lần thay đổi dây chuyền sản xuất, đội ngũ kỹ thuật phải tháo ra lắp lại hàng nghìn mối đấu dây trong tủ điều khiển rơ-le (relay), việc này mất rất nhiều thời gian, dễ sai sót và tốn chi phí.

Cho đến năm 1968, kỹ sư Richard Morley cùng công ty Bedford Associates (Mỹ) phát triển thiết bị đầu tiên được coi là tiền thân của PLC hiện đại, có tên là  MODICON 084 (Modular Digital Controller), đóng vai trò thay thế toàn bộ hệ thống rơ-le cứng bằng một chương trình phần mềm có thể sửa đổi linh hoạt, không cần can thiệp thủ công.

Cấu tạo chi tiết của bộ điều khiển PLC

Dù mỗi hãng có thiết kế riêng, nhưng về cơ bản, mọi bộ PLC đều có các khối chức năng sau.

Bộ xử lý trung tâm (CPU)

Được coi là trái tim của toàn bộ hệ thống PLC, nơi chương trình điều khiển được thực thi,  từng dòng lệnh được đọc, xử lý và cho ra kết quả liên tục theo chu kỳ quét (scan cycle).

Tốc độ xử lý của CPU sẽ quyết định trực tiếp đến hiệu năng của hệ thống: CPU càng mạnh, thời gian quét càng ngắn, khả năng phản hồi của hệ thống càng nhanh. Đây là thông số kỹ thuật quan trọng cần xem xét khi lựa chọn PLC cho các ứng dụng chú trọng thời gian thực chẳng hạn điều khiển chuyển động (motion control) hoặc xử lý tín hiệu tốc độ cao.

Bộ nhớ

PLC sử dụng hai loại bộ nhớ với chức năng khác nhau:

• ROM / Flash: Lưu trữ chương trình điều khiển vĩnh viễn và tự động khôi phục khi xảy ra sự cố mất điện, đảm bảo khả năng vận hành liên tục trong môi trường công nghiệp.
• RAM: Lưu trữ dữ liệu tạm thời trong quá trình thực thi, trạng thái đầu vào/ra, giá trị bộ đếm (counter), bộ định thì (timer), cờ nội bộ.

Module vào/ra (I/O)

Đây là nơi kết nối PLC với thế giới thực bên ngoài:

Module đầu vào (Input module) nhận tín hiệu từ các thiết bị như cảm biến tiệm cận, cảm biến quang, công tắc hành trình, nút nhấn, encoder, biến trở… Tín hiệu có thể là số (digital – ON/OFF) hoặc tương tự (analog – 0–10V, 4–20mA).

Module đầu ra (Output module) gửi lệnh điều khiển đến các thiết bị vận hành như động cơ, van khí nén, van điện từ, đèn báo, màn hình hiển thị, biến tần (inverter)…. cũng có thể ở dạng số hoặc tương tự.

Bộ nguồn (Power Supply)

Bộ nguồn chuyển đổi điện áp xoay chiều (AC 220V hoặc 110V) thành điện áp một chiều (DC 24V hoặc 5V) ổn định để cấp cho CPU và các module. Sự ổn định điện áp là yếu tố rất quan trọng vì dao động nguồn có thể gây lỗi chương trình hoặc hư hỏng phần cứng.

Cổng giao tiếp

PLC hiện đại được trang bị nhiều chuẩn giao tiếp để kết nối với môi trường xung quanh, chẳng hạn như:

• RS-232 / RS-485: Rất phổ biến trong các hệ thống legacy.
• Ethernet công nghiệp (PROFINET, EtherNet/IP, Modbus TCP): Chuẩn hiện đại, cho phép kết nối tốc độ cao với HMI, SCADA hoặc các PLC khác trong mạng.
• Fieldbus (PROFIBUS, DeviceNet, CANopen): Kết nối với các thiết bị trường theo chuẩn công nghiệp chuyên biệt.
• USB / SD Card: Dùng để nạp chương trình nhanh mà không cần máy tính lập trình.

Nguyên lý hoạt động và chu kỳ quét (Scan Cycle)

Không giống máy tính thông thường xử lý nhiều tác vụ song song, PLC hoạt động theo một vòng lặp tuần tự, liên tục, gọi là chu kỳ quét (scan cycle) để đảm bảo tính xác định và ổn định của hệ thống điều khiển thời gian thực.

Mỗi chu kỳ quét gồm ba bước chính, lặp đi lặp lại hàng trăm, thậm chí hàng nghìn lần mỗi giây:

Bước 1 – Đọc tín hiệu đầu vào: PLC quét toàn bộ trạng thái của các thiết bị đầu vào kết nối và sao chép dữ liệu này vào vùng nhớ đệm (input image register).

Bước 2 – Thực thi chương trình: CPU đọc và xử lý từng lệnh trong chương trình điều khiển, dựa trên dữ liệu đầu vào vừa cập nhật. Kết quả tính toán sẽ được ghi vào vùng nhớ đệm đầu ra (output image register).

Bước 3 – Cập nhật đầu ra: Sau khi chương trình thực thi xong, PLC mới xuất toàn bộ kết quả từ bộ đệm ra các module đầu ra thực tế, điều khiển các thiết bị hoạt động tương ứng.

Lưu ý khi chương trình quá dài hoặc có nhiều tác vụ nặng, thời gian quét kéo dài có thể khiến hệ thống phản ứng chậm với sự kiện đầu vào, đây là nguyên nhân phổ biến của các lỗi logic khó phát hiện khi vận hành thực tế.

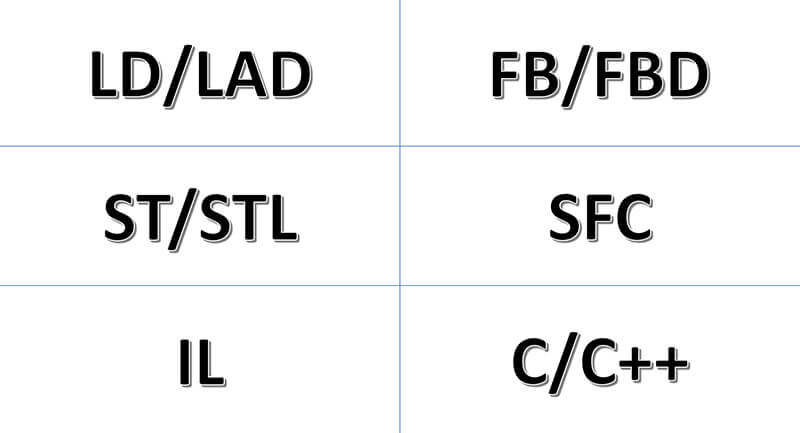

Các ngôn ngữ lập trình PLC phổ biến (theo tiêu chuẩn IEC 61131-3)

Năm 1993, tổ chức IEC (International Electrotechnical Commission) ban hành tiêu chuẩn IEC 61131-3 để thống nhất ngôn ngữ lập trình PLC trên phạm vi toàn cầu. Trong đó có năm ngôn ngữ lập trình chính, mỗi loại phù hợp với một dạng bài toán điều khiển khác nhau.

Phân loại PLC trên thị trường

PLC có nhiều hình dạng, quy mô và tính năng khác nhau để phù hợp với từng ứng dụng. Dưới đây là 3 cách phân loại chính thường được dùng trong thực tế.

Dựa trên cấu trúc vật lý

PLC compact (dạng khối) là loại phổ biến nhất trong phân khúc nhỏ và vừa với toàn bộ CPU, I/O và nguồn được tích hợp trong một khối duy nhất, ví dụ tiêu biểu: Siemens S7-1200, Mitsubishi FX5U, Omron CP2E, Allen-Bradley Micro820.

PLC modular (dạng mô-đun) gồm các module chức năng riêng biệt lắp trên rack hoặc thanh ray DIN. Người kỹ sư có thể cấu hình linh hoạt như thêm module I/O số, module I/O tương tự, module giao tiếp, module điều khiển chuyển động… tùy theo yêu cầu từng dự án. Loại này phù hợp với hệ thống trung bình và lớn, yêu cầu hàng trăm đến hàng nghìn điểm I/O, ví dụ như Siemens S7-300/400/1500, Allen-Bradley ControlLogix, Mitsubishi MELSEC iQ-R.

Dựa theo quy mô I/O

Dựa trên tính năng đặc biệt

Ngoài PLC thông thường, trên thị trường còn có các dòng PLC chuyên biệt với tính năng vượt trội:

Safety PLC (PLC an toàn): Được thiết kế và chứng nhận theo tiêu chuẩn an toàn chức năng IEC 61508 và IEC 62061, đáp ứng cấp độ SIL (Safety Integrity Level) từ SIL 1 đến SIL 3. Loại này bắt buộc phải dùng trong các ứng dụng nguy hiểm cao như: hệ thống dừng khẩn cấp (ESD), thiết bị áp lực, máy nâng hạ công nghiệp.

Motion Controller PLC: Loại PLC tích hợp khả năng điều khiển chuyển động (motion control) chính xác cao để điều phối đồng bộ nhiều trục servo hoặc stepper motor. Ứng dụng thường thấy trong máy CNC, máy đóng gói tự động, robot công nghiệp, máy in, thiết bị bán dẫn.

Ưu điểm và nhược điểm của hệ thống PLC

Tương tự như các công nghệ khác, PLC cũng có những ưu điểm và hạn chế sau:

Ưu điểm

Khả năng ứng dụng cao: PLC được thiết kế cho môi trường công nghiệp khắc nghiệt như chịu được nhiệt độ rộng, rung động mạnh, bụi bẩn và nhiễu điện từ. Ngoài ra, nhiều hệ thống PLC hoạt động liên tục nhiều năm mà không cần can thiệp.

Tính linh hoạt cao. Thay đổi logic điều khiển chỉ cần chỉnh sửa phần mềm và nạp lại chương trình mà không cần tháo dây, không cần thay phần cứng.

Tiết kiệm không gian và chi phí vận hành. Một PLC compact có thể thay thế hàng chục, thậm chí hàng trăm rơ-le và timer cơ học, giúp tiêu thụ điện ít hơn, tiết kiệm chi phí bảo trì.

Khả năng tự chẩn đoán. PLC hiện đại tích hợp sẵn chức năng giám sát lỗi phần cứng: cảnh báo nguồn không ổn định, phát hiện module I/O bị hỏng, theo dõi trạng thái pin dự phòng… giúp kỹ thuật viên có thể xác định vị trí sự cố nhanh chóng mà không cần kiểm tra từng điểm bằng đồng hồ đo.

Khả năng kết nối và tích hợp. PLC ngày nay hỗ trợ nhiều giao thức mạng công nghiệp, cho phép tích hợp liền mạch vào hệ thống SCADA, HMI, MES và IIoT.

Nhược điểm

Chi phí đầu tư ban đầu không nhỏ: Với các ứng dụng điều khiển đơn giản thì PLC không phải lựa chọn tối ưu vì chi phí phần cứng PLC, phần mềm lập trình và chi phí thiết kế hệ thống.

Đòi hỏi nhân sự có chuyên môn: Lập trình, điều chỉnh và xử lý sự cố PLC yêu cầu kỹ sư phải có kiến thức về tự động hóa, điện công nghiệp và phần mềm lập trình chuyên dụng.

Phụ thuộc vào nhà cung cấp: Mỗi hãng PLC sử dụng phần mềm lập trình riêng như Siemens dùng TIA Portal, Allen-Bradley dùng Studio 5000, Mitsubishi dùng GX Works… Chương trình viết cho PLC hãng này không thể chạy trực tiếp trên PLC hãng khác nên sẽ tạo ra sự phụ thuộc dài hạn vào một nhà cung cấp và có thể ảnh hưởng đến chi phí nâng cấp hoặc thay thế sau này.

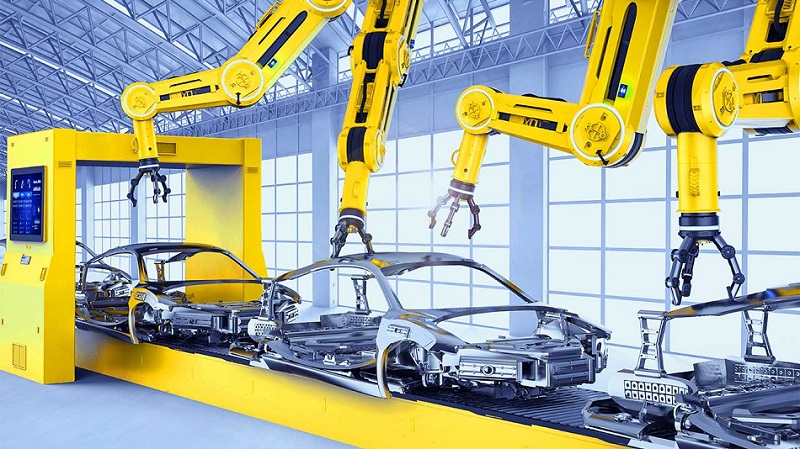

Ứng dụng của PLC trong sản xuất và đời sống

Hiện nay, PLC có mặt trong hầu hết các lĩnh vực công nghiệp, có thể kể đến như là:

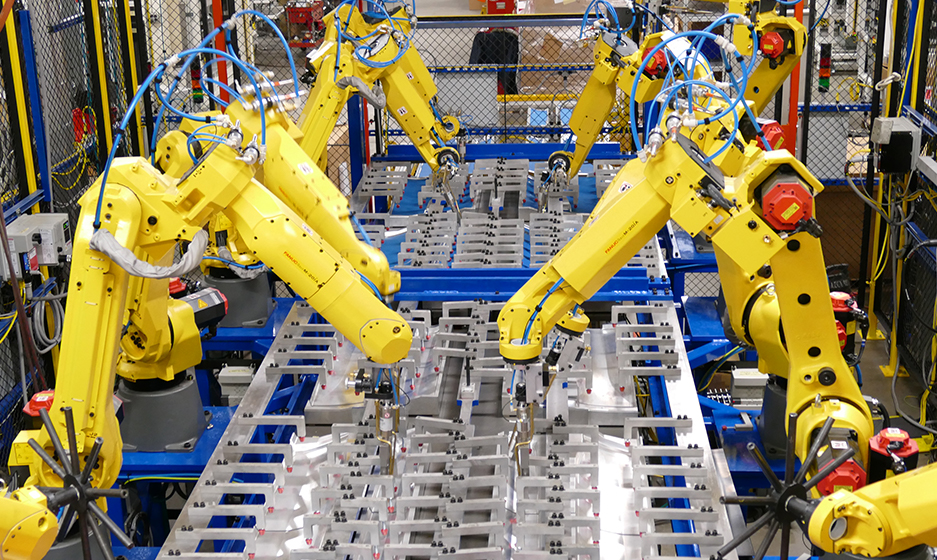

Công nghiệp chế tạo và lắp ráp:  Đây là lĩnh vực ứng dụng PLC nhiều nhất. Các hệ thống điều khiển băng tải, cánh tay robot, máy CNC, dây chuyền hàn tự động, máy đóng gói… đều dựa vào PLC để phối hợp hoạt động chính xác và đồng bộ.

Ngành năng lượng: Sử dụng PLC để giám sát và điều khiển trạm biến áp, hệ thống điều phối tải lưới điện, tua-bin gió, tấm pin năng lượng mặt trời và đặc biệt là hệ thống xử lý nước sạch, nước thải

Tòa nhà thông minh và hạ tầng đô thị: Ứng dụng cho điều khiển thang máy, hệ thống chiếu sáng tự động, hệ thống điều hòa không khí trung tâm (HVAC), hệ thống phòng cháy chữa cháy và hầm đỗ xe tự động. Còn tại các sân bay, bến cảng lớn, PLC quản lý toàn bộ hệ thống băng tải hành lý và container.

Nông nghiệp công nghệ cao: Ứng dụng PLC trong điều khiển tưới nhỏ giọt tự động, nhà kính thông minh kiểm soát nhiệt độ và hệ thống nuôi trồng thủy sản tự động hóa.

So sánh PLC với SCADA, DCS và PAC

Trong lĩnh vực tự động hóa công nghiệp, PLC thường được nhắc đến cùng với SCADA, DCS và PAC. Tuy có khái niệm liên quan nhưng bản chất thì hoàn toàn khác,  mỗi hệ thống sẽ đảm nhiệm một vai trò khác nhau trong quy trình tự động hóa tổng thể.

Kết luận

PLC không chỉ là thiết bị điều khiển mà là trung tâm điều khiển của hệ thống tự động hóa, giúp máy móc vận hành chính xác và ổn định. Trong thời đại Công nghiệp 4.0, vai trò của PLC không giảm đi mà ngược lại đang được nâng cấp để kết nối IIoT, truyền dữ liệu lên đám mây và tích hợp hệ thống trí tuệ nhân tạo. Hy vọng bài viết của abpack.vn sẽ giúp bạn đọc hiểu được PLC là gì và những thông tin hữu ích liên quan.
